Piec rozpływowy RK320

Piec rozpływowy 3500 W

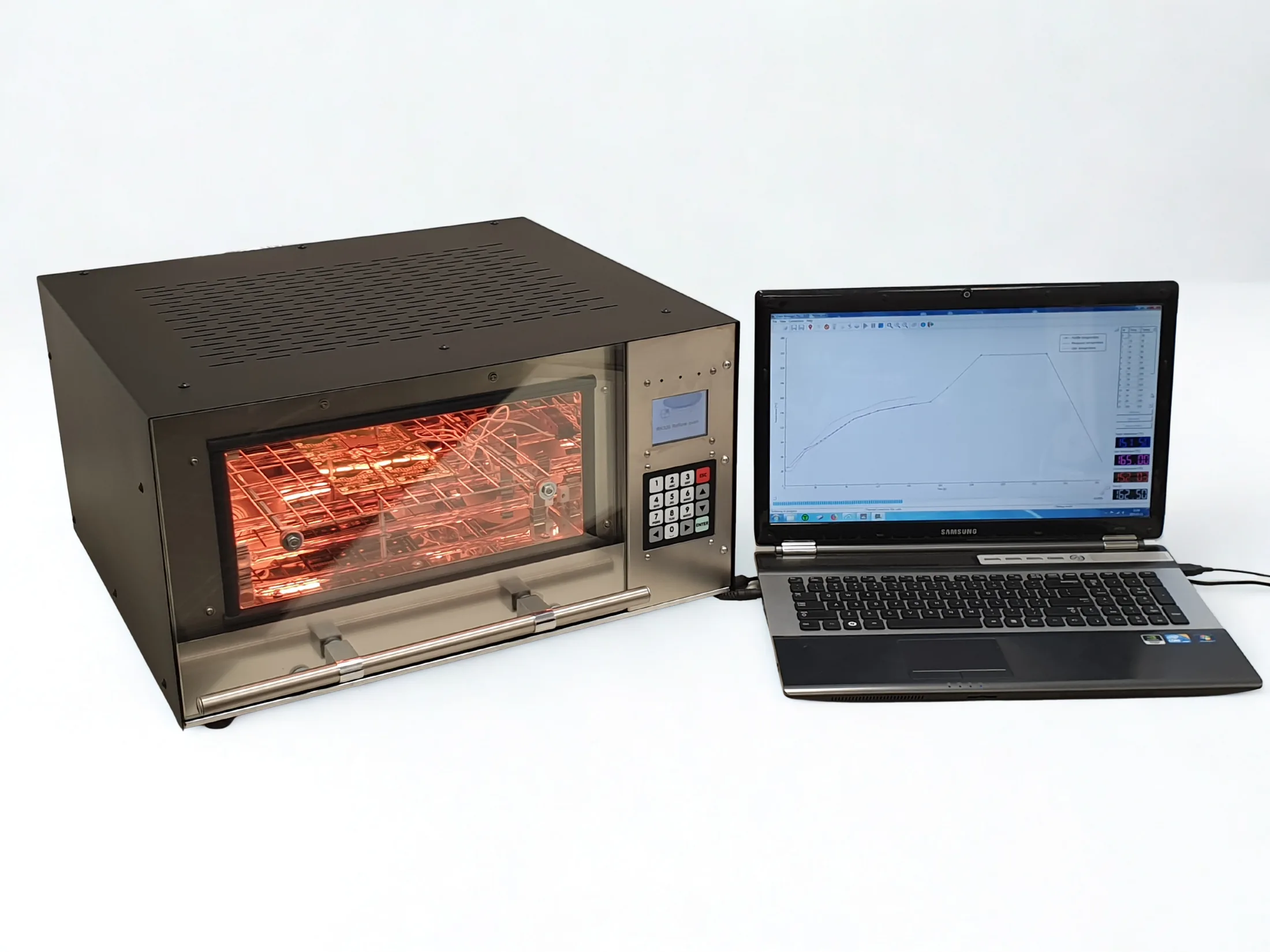

RK320 to w pełni automatyczny, statyczny piec rozpływowy przeznaczony do prototypowania i małoseryjnej produkcji SMT. Powierzchnia grzewcza 320 × 220 mm oraz maksymalna wysokość komponentów 35 mm umożliwiają lutowanie płytek PCB z montażem jedno- i dwustronnym.

Urządzenie jest wyposażone w niezależnie i selektywnie sterowane grzałki górne i dolne, które pozwalają precyzyjnie kształtować profil temperaturowy. Graficzne programowanie profilu, cztery wbudowane termopary oraz interfejs do podłączenia zewnętrznej sondy umożliwiają monitorowanie temperatury bezpośrednio na PCB w czasie rzeczywistym.

Ogrzewanie z wymuszonym obiegiem powietrza, dwukanałowe chłodzenie i energooszczędna konstrukcja o typowym poborze mocy 1000 W zapewniają szybki i powtarzalny proces w kompaktowej obudowie 555 × 480 × 300 mm.

Główne cechy

• Maksymalna powierzchnia grzewcza: 320 × 220 mm
• Niezależnie sterowane grzałki górne i dolne
• Swobodnie programowalne profile temperaturowe w trybie graficznym
• 4 wewnętrzne termopary i interfejs do podłączenia 1 zewnętrznej sondy
• Zakres temperatur lutowania: 30–290 °C
• Czas cyklu: ok. 4–5 min na płytkę PCB 300 × 200 mm
• Ogrzewanie wymuszonym obiegiem powietrza z dwukanałowym chłodzeniem
• Kompatybilny z procesami bezołowiowymi

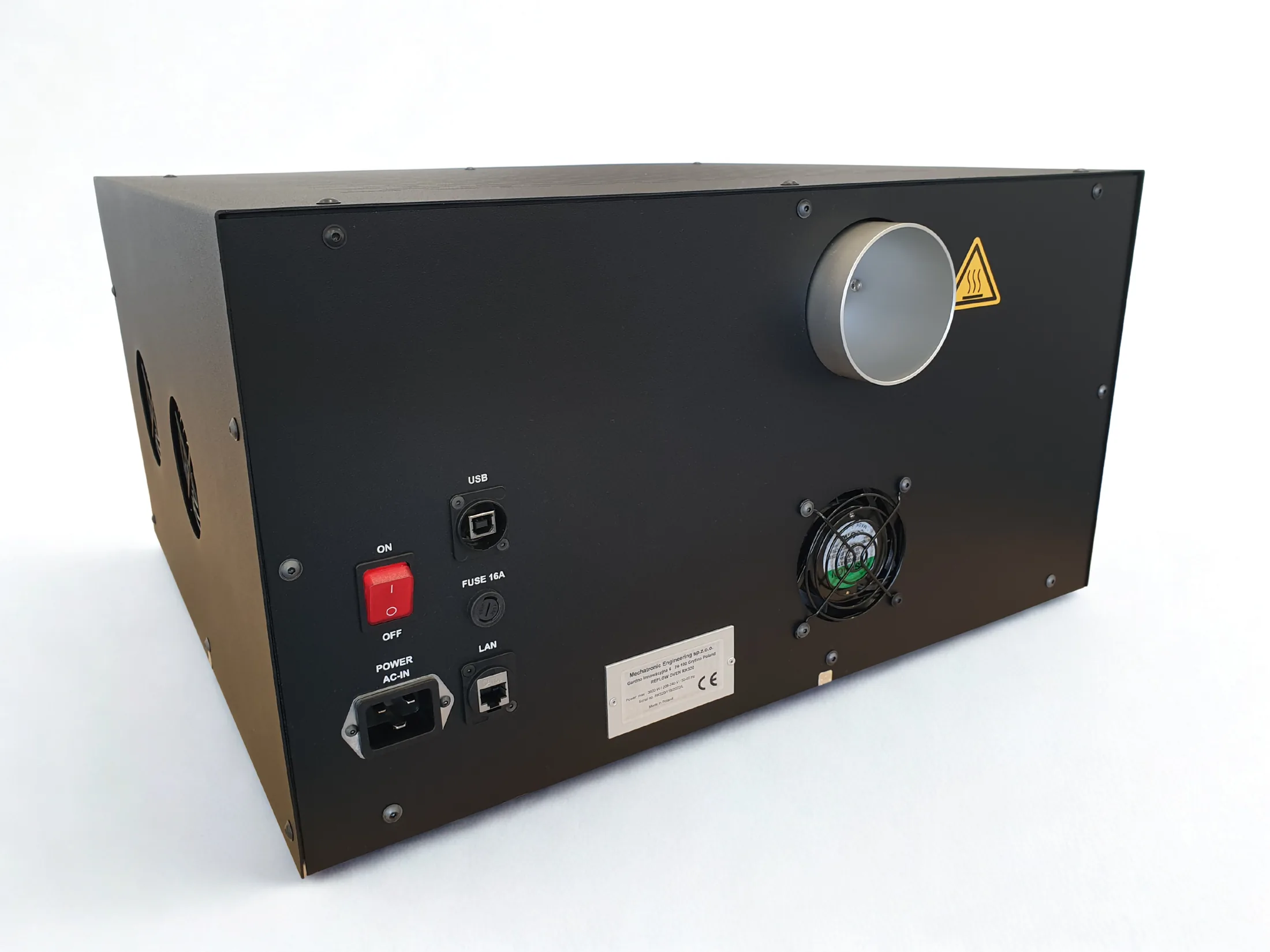

• Interfejsy Ethernet i USB do komunikacji z komputerem
• Króciec odciągu oparów (⌀ 80 mm)
• Kompaktowa konstrukcja: 555 × 480 × 300 mm, ok. 30 kg
• Statyczny proces lutowania — bez ruchomych szyn
• Duże szklane okno podglądowe do obserwacji procesu
