Zobacz automat montażowy P1 w akcji
Film pokazuje automatyczne pobieranie i precyzyjne pozycjonowanie komponentów przez P1 oraz sprawny przebieg procesu podczas prototypowania i produkcji małoseryjnej.

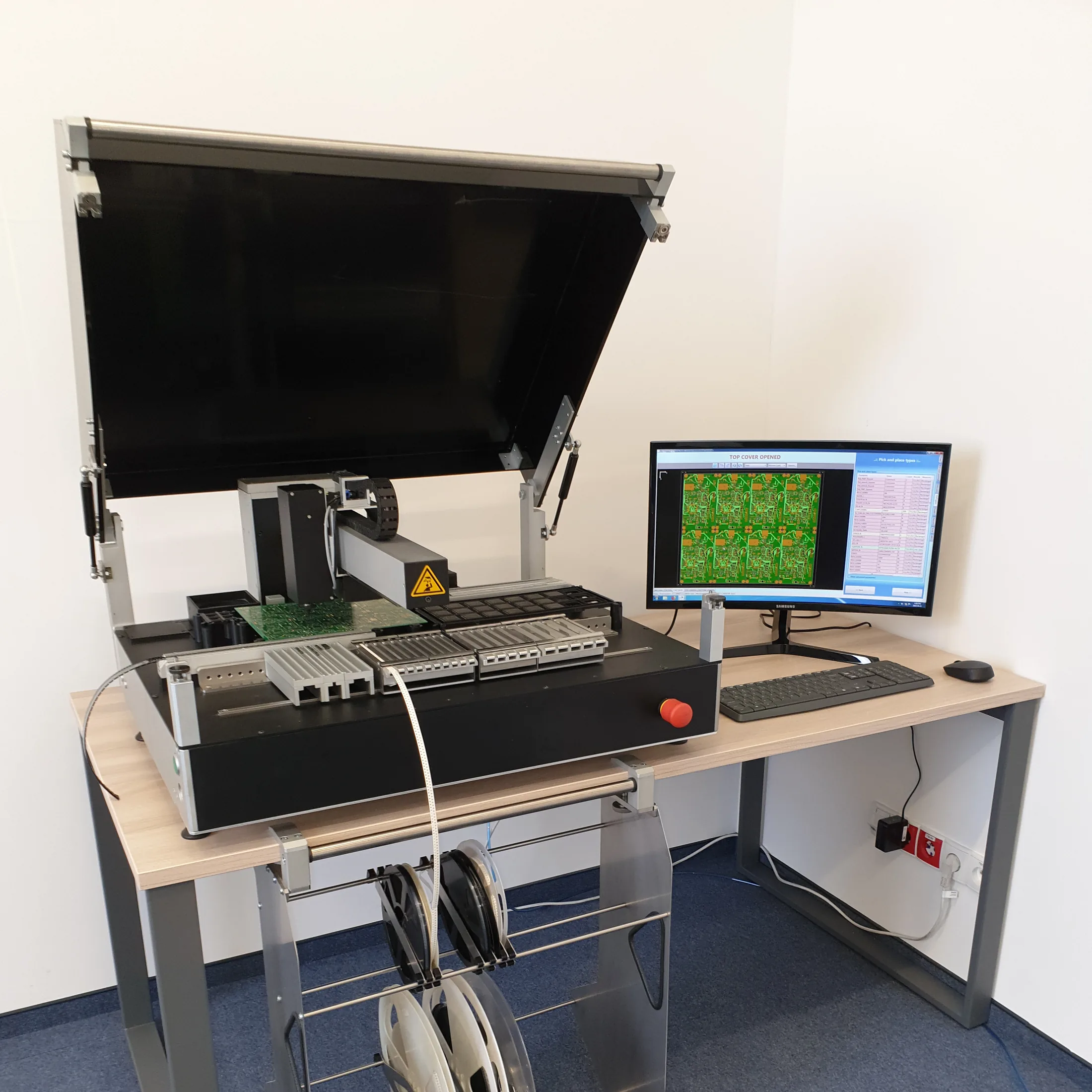

Automat montażowy SMT do prototypowania i produkcji małoseryjnej
P1 to kompaktowy i bardzo precyzyjny automat montażowy SMT przeznaczony do prototypowania oraz produkcji mało- i średnioseryjnej. Obszar roboczy 540 × 480 mm pozwala obsługiwać szeroki zakres komponentów SMD — od 0201 do 40 × 80 mm, przy minimalnym rastrze 0,4 mm.
Wydajność do 1200 komponentów/h oraz bezkontaktowe centrowanie optyczne zapewniają szybką i powtarzalną pracę. Enkodery liniowe i obrotowe o wysokiej rozdzielczości umożliwiają pozycjonowanie z dokładnością ±0,03 mm. Automat obsługuje komponenty podawane z taśm, tub, tacek oraz zasobników na komponenty luzem; może współpracować z maksymalnie 80 pozycjami dla taśm 8 mm i dwiema tackami IC.
Stabilna rama mechaniczna i zaawansowane oprogramowanie sterujące sprawiają, że P1 dobrze sprawdza się w laboratoriach, młodych firmach technologicznych oraz małoseryjnej produkcji SMT.
Główne cechy
- Automatyczna praca z wysoką prędkością montażu
- Obszar roboczy: maks. 540 × 480 mm
- Zakres komponentów: od 0201 do 40 × 80 mm
- Bezkontaktowe pozycjonowanie komponentów
- Dokładność montażu: ±0,03 mm
- Wydajność montażu: do 1200 komponentów/h
- Obsługa podajników: do 80 pozycji dla taśm 8 mm i 2 tacki IC
- Enkodery liniowe i obrotowe o wysokiej rozdzielczości
×
