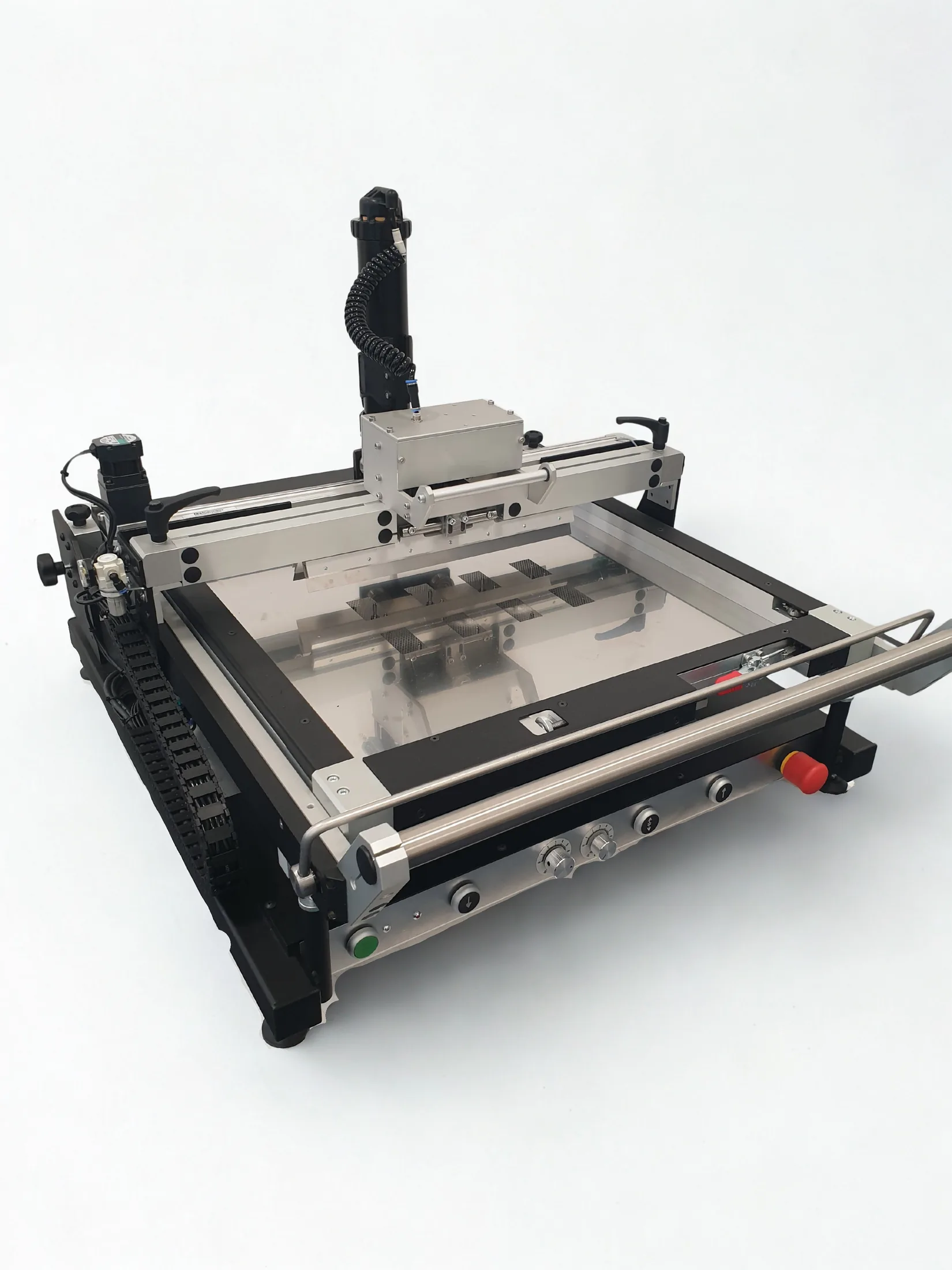

Drukarka szablonowa S60

Półautomatyczna drukarka szablonowa S60

Półautomatyczna drukarka szablonowa SMT S60 bez systemu wizyjnego

Drukarka szablonowa S60 to półautomatyczna precyzyjna drukarka SMT bez systemu wizyjnego, przeznaczona do wymagających procesów druku. S60 służy do nanoszenia past lutowniczych, klejów SMD oraz past termoprzewodzących. Najważniejszą zaletą modelu S60 jest parametryzacja i automatyzacja kluczowych czynników wpływających na jakość druku, dlatego drukarka sprawdza się w produkcji mało- i średnioseryjnej.

Podobnie jak pozostałe drukarki Mechatronic, S60 jest standardowo wyposażona w ramę szybkiego montażu. Drukarka obsługuje także ramy szybkiego montażu innych producentów, dwustronne systemy mocowania starszych szablonów oraz ramy stałe. S60 jest dostępna jako urządzenie stołowe lub z podstawą. Można ją rozbudować o akcesoria do zastosowań specjalnych, np. druku na elastycznych PCB, podłożach ceramicznych, modułach IGBT lub płytach mocy.

Główne cechy

  • Maksymalny rozmiar ramy szablonu: 584 × 584 mm
  • W S60 można również stosować ramy szablonu mniejsze niż 584 × 584 mm
  • Maksymalny rozmiar PCB: 440 × 440 mm
  • Przeznaczona do druku szablonowego i sitodruku
  • Przeznaczona do druku na PCB jedno- i dwustronnych
  • Dowolnie programowana droga ruchu rakli
  • Regulowana i kontrolowana prędkość ruchu portalu rakli
  • Obszar bezkontaktowy (oś Z): 0–24 mm
  • Regulacja X/Y: ±12 mm, oś Theta: ±2,7°, dokładność pozycjonowania: ±0,01 mm
  • Regulowane opuszczanie stołu z kontrolowaną prędkością i dociskiem
Miniatura produktu S60 Miniatura produktu S60 Miniatura produktu S60 Miniatura produktu S60 Miniatura produktu S60

Proste i intuicyjne programowanie

W standardowej wersji S60 programowanie obszaru druku dla dowolnej PCB odbywa się przez symulację ruchu portalu rakli i zapisanie wykonanej ścieżki. Dzięki temu programowanie S60 nie wymaga specjalistycznej wiedzy. Do pracy w wersji standardowej nie jest wymagany komputer PC.
W specjalnej wersji ze zintegrowanym automatycznym systemem dozowania, oznaczonej S61-S, parametryzacja i programowanie odbywają się na zewnętrznym komputerze PC. Wersja S61-S jest przeznaczona przede wszystkim do nanoszenia pasty lutowniczej lub pasty termoprzewodzącej na moduły IGBT albo duże PCB ze zintegrowanymi modułami mocy, gdzie wymagana jest wysoka, powtarzalna jakość druku oraz dokumentowanie wyników i parametrów procesu dla każdej płytki lub serii produkcyjnej.
