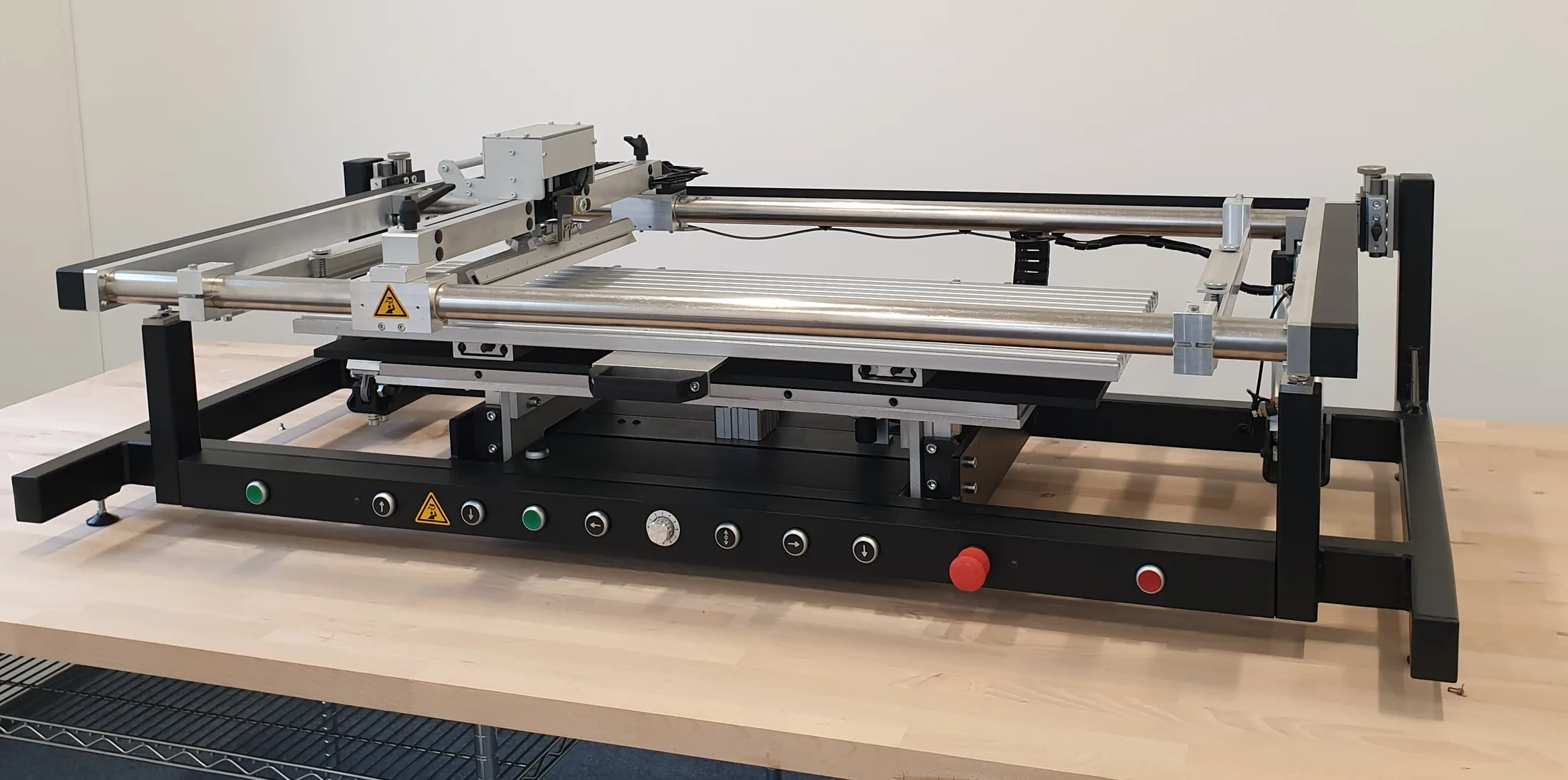

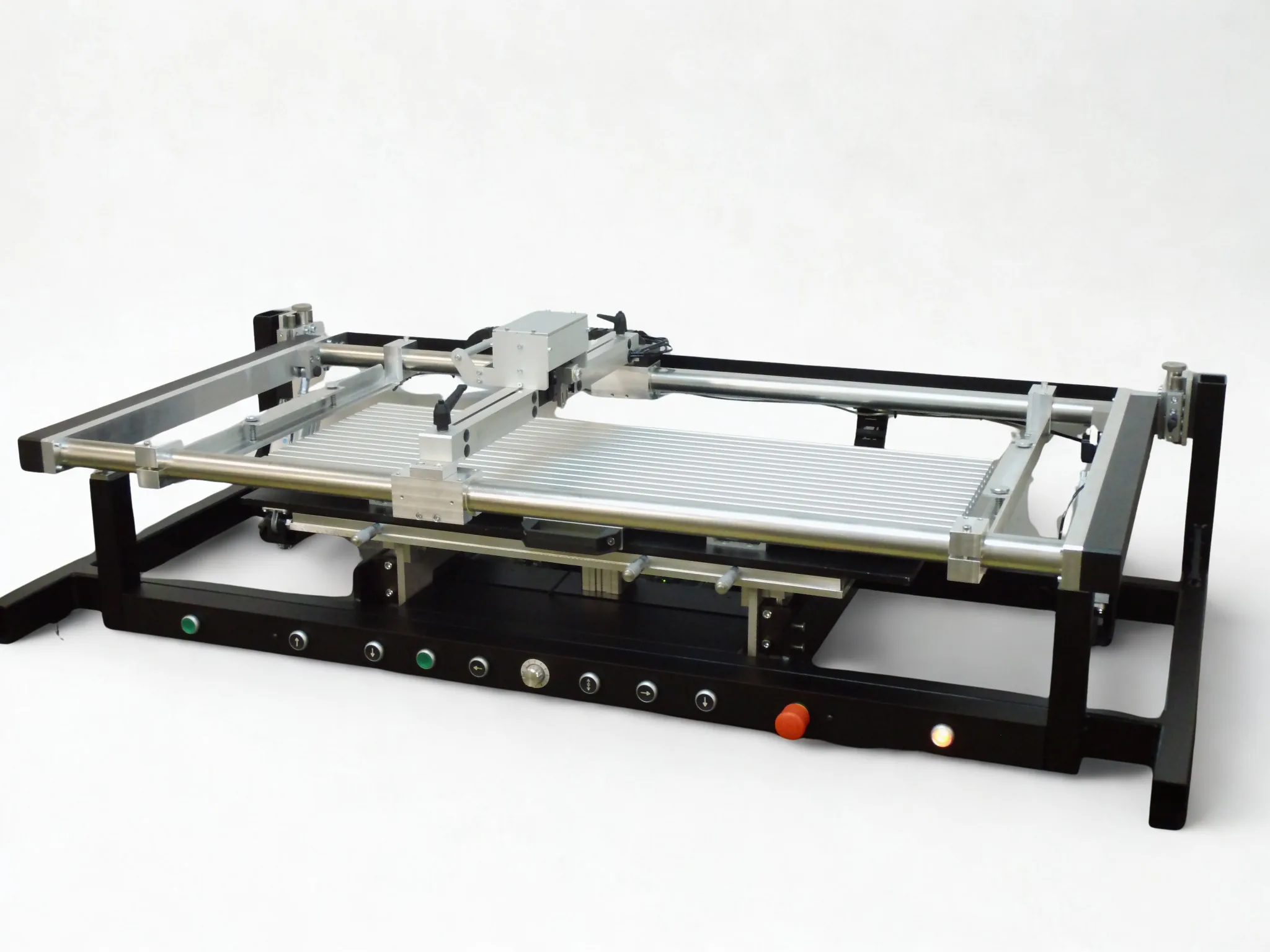

Autodrive — wielkoformatowa drukarka szablonowa XL z systemem wizyjnym
Drukarka szablonowa SXL jest przeznaczona do dużych PCB o maksymalnym formacie 1000 × 480 mm oraz do zmiennego systemu ram do 1200 × 600 mm. Wyposażona jest w dwie zintegrowane kamery i monitor LCD, co umożliwia precyzyjne pozycjonowanie płytki PCB względem szablonu. Drukarka oferuje programowany elektryczny napęd rakli z prędkością 5–150 mm/s oraz automatyczny, odwracalny podwójny system rakli z regulacją kąta i nacisku, zapewniający powtarzalne nanoszenie pasty.
Dokładna regulacja w osiach X/Y i osi Theta oraz szeroki zakres odstępu od szablonu zapewniają bardzo dobrą jakość druku nawet przy komponentach o drobnym rastrze do 0,3 mm. Automatyczne opuszczanie stołu z regulowaną prędkością i naciskiem zwiększa powtarzalność procesu. Pomimo dużych możliwości roboczych drukarka zachowuje kompaktową konstrukcję i waży ok. 125 kg.
Główne cechy
- Obsługuje duże płytki PCB o wymiarach do 1000 × 480 mm i dowolne rozmiary ram do maks. 1200 × 600 mm
- Zintegrowany system wizyjny z dwiema kamerami i monitorem LCD do precyzyjnego pozycjonowania
- Programowalny elektryczny napęd portalu rakli o prędkościach od 5 do 150 mm/s
- Automatyczny, odwracalny podwójny system rakli z regulowanym nachyleniem (0–60°) i naciskiem (0–200 N)
- Automatyczne opuszczanie stołu z regulowaną prędkością i naciskiem
- Precyzyjna regulacja X/Y (±12 mm) i osi Theta (±2,7°) z dokładnością ±0,01 mm
×
